CARA MEMBUAT NOTASI DAN SIMBOL PADA GAMBAR DI AUTOCAD

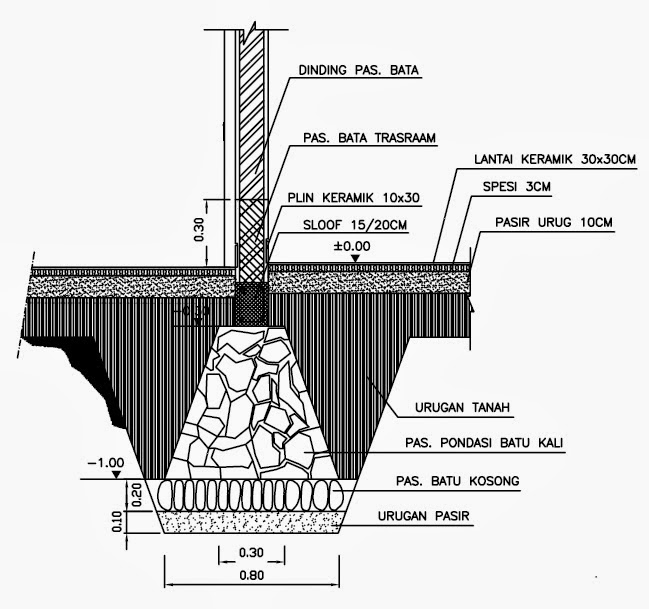

    Kali ini saya akan membagikan tips untuk membuat notasi dan simbol pada gambar di autocad. Nah, sebelumnya saya mau ngasih tau dulu ni bagi para praktikan-praktikan gambar rekayasa bahwa gambar-gambar yang kita buat seperti rumah, pondasi, denah, dsb memiliki suatu ketentuan untuk memberitahu bahwa bagian-bagian pada objek yang kita gambar menunjukkan jenis bahan yang dipakai masing-masing. Entah itu objek dinding yang dibuat dengan bahan batu bata, atau objek pondasi yang dibuat dengan bahan batu kali.



Notasi dan Simbol yang Sering Digunakan Pada Gambar Rekayasa Teknik

Keterangan gambar :

1. Keramik : keramik dibuat dengan hatch NET pada pattern dengan ukuran scale 3,2.
2. Honey : honey dibuat dengan hatch HONEY dengan ukuran scale 1,65.
3. Anstamping : pasangan batu kosong dibuat dengan perintah command spl(spline) dengan line untuk batas batu kosongnya yang diberi hatch AR-SAND. Perlu diingat bahwa bentuk pola batu kosongnya dibuat dengan bentuk tidak beraturan.
4. Trasram : trasram dibuat dengan hatch ANSI32 pada pattern dengan angle 90 derajat-180 derajat dengan scale 0,8.
5. Tampak Urugan Tanah : simbol ini dibuat dengan hatch LINE dengan angle 90 derajat dengan ukuran scale 1 dan 0,5 di bagian atasnya.
6. Potongan Urugan Tanah : simbol ini dibuat dengan hatch ANSI31 dengan angle 45 derajat, dan scale 0,9. Di bagian atasnya dibuat dengan hatch EART, dan scale 0,6.
7. Spesi : spesi dibuat dengan typeline BATTING dengan jarak antar garis CONTINUES yang disesuaikan.
8. Beton Bertulang : beton bertulang dibuat dengan hatch ANSI35 dengan scale 1 ditambah dengan hatch AR-CONC dengan scale 0,08.
9. Tampak Galian Tanah : simbol ini dibuat dengan hatch LINE dengan angle 90 derajat dengan ukuran scale 1 dan 0,5 di bagian bawahnya.
10. Batu Kali : batu kali dibuat dengan hatch GRAVEL pada pattern dengan ukuran scale yang disesuaikan.
11. Atap : atap dibuat dengan hatch AR-RSHKE dengan ukuran scale yang disesuaikan dengan besar denah rencana atap.
12. Pasangan Batu Bata : simbol ini dibuat dengan hatch ANSI32 dengan scale 0,88.
13. Pasir : simbol ini dibuat dengan menggunakan hatch AR-SAND pada pattern.
14. Beton : simbol ini dibuat dengan menggunakan hatch AR-CONC pada pattern.
15. Potongan Melintang Kayu : perlu diketahui bahwa simbol ini dibuat manual dengan perintah command spl(spline) dan umumnya dibuat dengan pola seperti gambar di atas.
16. Muka Air : Muka Air dibuat dengan command line dengan polyline untuk membentuk segitiga lalu spline untuk membuat garis airnya. Muka air dibuat 4 macam dalam 1 simbol seperti gambar di atas.
17. Muka Tanah Asli : Simbol tersebut dibuat dengan bentuk dinamis seperti contoh gambar di atas dengan typeline continues lalu menambahkan hatch EARTH pada pattern dengan angle 45 derajat.
18. Potongan Galian Tanah : simbol ini dibuat dengan hatch ANSI31 dan hatch EART di bagian atasnya dengan angle 45 derajat.

  Perlu diketahui bahwa ukuran hatch skala di atas disesuaikan dengan besar kecilnya gambar Anda. Ukuran tersebut hanya menjadi acuan perbandingan sebagai gambaran simbol pada gambar.

    Itu saja materi dari saya, semoga bermanfaat. Apabila ada kekurangan atau saran silakan lampirkan di kolom komentar untuk membangun dan mendukung artikel pada blog ini. Terima kasih.

Salam Sipil Gunadarma.
